מָבוֹא
בהנדסה אזרחית מודרנית, חומרים גיאו-סינתטיים כגון רשתות גיאו-גריד דו-ציריות, גיאוטקסטיל וגיאו-ממברנות נמצאים בשימוש נרחב בכבישים מהירים, מסילות ברזל, מסלולי המראה של נמלי תעופה, קירות תמך ומערכות הגנה על מדרונות.
ביניהם,גריד גיאוגרפי דו-ציריממלא תפקיד קריטי בשיפור חלוקת העומס, שיפור יציבות הקרקע והפחתת עיוותים-לטווח ארוך. עם זאת, התקנה לא נכונה יכולה להפחית משמעותית את הביצועים שלה.
מאמר זה מספק אמקצועי, מדריך התקנה שלב-אחר-שלבכדי לעזור למהנדסים, לקבלנים ולקונים בינלאומיים להבין טוב יותר את השיטות המומלצות.
למה משמש גיאוגריד דו-צירי
רשתות גיאוגרפיות דו-ציריות מתוכננות עם חוזק מתיחה שווה בכיווני האורך והרוחב, מה שהופך אותם לאידיאליים עבור:
ייצוב בסיס הכביש
חיזוק אדמה רך
בניית מדרכה
חצרות תעשייה ופלטפורמות לוגיסטיות
הם משפרים את ההשתלבות בין צבר לאדמה, מגדילים את יכולת הנשיאה תוך הפחתת השימוש בחומרים ועלותם.
הכנה-טרום התקנה
הכנת תשתית
לפני ההתקנה, הבסיס חייב להיות:
ניקה מצמחייה, פסולת וחפצים חדים
מפולס ודחוס לצפיפות הנדרשת
ללא מים עומדים
בסיס יציב ומוכן היטב-מבטיח העברת עומסים נכונה ומונע נזק לרשת הגיאוגרפית.
בדיקת חומרים
בדוק את הגריד הגיאוגרפי עבור:
נזק פיזי (קרעים, דפורמציה)
חוזק מתיחה ומפרטים נכונים
תנאי אחסון נאותים (יבש, מוגן UV-)
תהליך ההתקנה שלב-אחר-שלב
שלב 1: פתיחת ה-Geogrid
גלגל את הגיאוגריד הדו-צירי לאורך כיוון הבנייה
ודא שהוא שוכב שטוח ללא קמטים או קפלים
ההתמצאות גמישה בשל חוזק דו-כיווני
שלב 2: מיקום ומתיחה
משוך את הגריד הגיאוגרפי חזק באופן ידני
הסר רפיון כדי להבטיח אינטראקציה תקינה של הקרקע
הימנע-מתיחת יתר כדי למנוע נזק מבני (יצרן Geogrid מקצועי)
שלב 3: תיקון ה-Geogrid
אבטח את הגיאוגריד באמצעות:
סיכות בצורת U-
מסמרי פלדה
שקי חול (לקיבוע זמני)
מרווח תיקון אופייני:1-2 מטרכדי למנוע תנועה
שלב 4: חפיפה וחיבור
חופפים גלילים סמוכים על ידי200–400 מ"מ
הגדל את החפיפה עבור תת-דרגות חלשות
הקפידו על מפרקים הדוקים ומיושרים
חפיפה נכונה מבטיחה המשכיות מבנית ומונעת הפרדה בעומס
שלב 5: מיקום חומרי מילוי
השתמש בצבר מרוסק-בדירוג טוב
מורחים חומר בשכבות (עובי 150-300 מ"מ)
הימנע מהשלכה ישירות מגובה
שלב 6: דחיסה
דחסו כל שכבה לצפיפות הנדרשת
השתמש בציוד קל ליד הגיאוגריד
הימנע ממגע ישיר עם מכונות כבדות
דחיסה נכונה חיונית להפעלת מנגנון החיזוק
שלב 7: בדיקה והגנה
בדוק אם יש קמטים, תזוזה או נזק
תקן חיבורים מיד אם נשברים
כיסוי גיאוגרפי במהירות (הימנע מחשיפה ארוכה לאור השמש)
שיטות בנייה מרכזיות
ישנן שתי גישות התקנה נפוצות:
שיטת חפירה (שיטת תעלה)
משמש באדמה רכה או חיזוק יסוד עמוק
גיאוגריד ממוקם בתוך שכבות שנחפרו
שיטת הנחת משטח
משמש ביישומי בסיס כביש וריצוף
מהיר יותר וחסכוני יותר-
שתי השיטות חייבות לעקוב אחר שרטוטים ומפרטים הנדסיים בקפדנות.
טעויות נפוצות שיש להימנע מהן
- תת משטח לא אחיד או דחוס
- חפיפה לא מספקת בין לחמניות
- נהיגת רכבים ישירות על רשת גיאוגרפית חשופה
- מילוי חוזר לאחר ההתקנה
- התעלמות מנזק למפרקים
אפילו טעויות קטנות יכולות להובילכשל במפרקים או קיבולת עומס מופחתת.
מדוע חשוב לבחור בספק הנכון
מעבר להתקנה, האיכות של הגריד הגיאוגרפי הדו-צירי עצמו קובעת את הביצועים לטווח ארוך-. גורמים מרכזיים כוללים:
חוזק מתיחה יציב
גודל צמצם עקבי
חוזק צומת גבוה
עמידות בפני UV וכימיקלים
ספק אמין מבטיח עמידה בתקנים בינלאומיים ואיכות מוצר עקבית.
ספק מומלץ: Weiwo Geosynthetic
עבור קונים בינלאומיים, בחירת יצרן מנוסה ואמין היא קריטית.
Weiwo Geosynthetic(Hangzhou Weiwo Geosynthetic) הוא יצרן גיאוסינתטי מקצועי המתמחה ב:

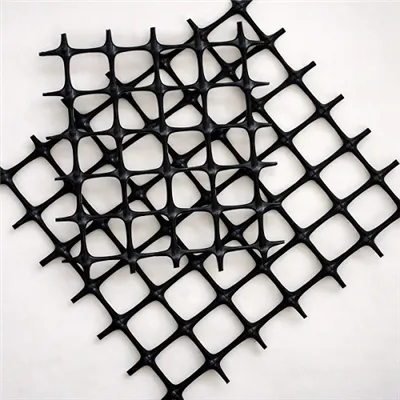

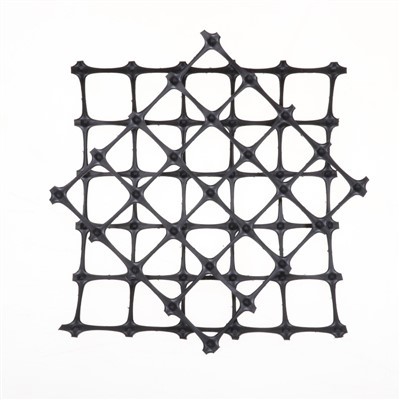

גריד גיאוגרפי דו-צירי
רשת גיאוגרפית חד-צירית

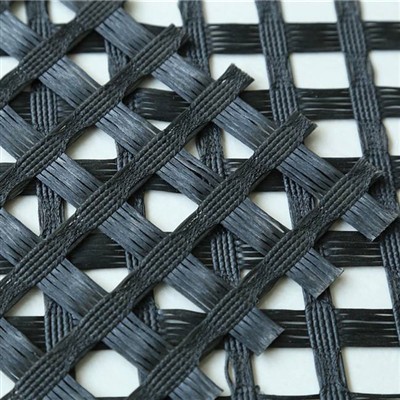

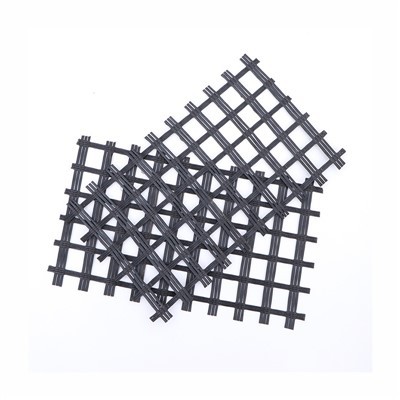

גריד גיאוגרפי של פיברגלס
גיאוטקסטיל וגיאוממברנות
✔ טכנולוגיית ייצור מתקדמת
✔ מערכת בקרת איכות קפדנית
✔ ניסיון יצוא עשיר (אירופה, דרום מזרח אסיה, מזרח התיכון)
✔ פתרונות מותאמים אישית לפרויקטי תשתית
✔ תמחור מפעל תחרותי להזמנות בכמויות גדולות
המוצרים שלהם נמצאים בשימוש נרחב בבניית כבישים, קירות תומכים ופרויקטים של ייצוב קרקע ברחבי העולם, מה שהופך אותם לשותף אמין עבור קבלנים, מפיצים ובעלי פרויקטים.
👉 למידע נוסף:https://www.geosynthetictech.com
מַסְקָנָה
התקנה נכונה של גריד גיאוגרפי דו-צירי חיונית להשגת ביצועי חיזוק קרקע מיטביים. מהכנת התשתית ועד דחיסה וטיפול משותף, כל שלב חייב לעמוד בתקנים הנדסיים מחמירים.
במקביל, בחירת ספק מהימן כמוWeiwo Geosyntheticמבטיח לא רק את איכות המוצר אלא גם-הצלחת הפרויקט לטווח ארוך.
