גיאוגריד PP(פוליפרופילן) מתוח דו-צירי
PP Biaxial Geogridהוא חומר חיזוק גיאוסינתטי-גבוה המיוצר ממנופוליפרופילן (PP)באמצעות תהליכי אקסטרוזיה, ניקוב ומתיחה דו-צירית. מבנה הרשת מספק חוזק מתיחה מצוין הן בכיוון האורך והן בכיוון הרוחב, המאפשר חלוקת עומס יעילה וייצוב הקרקע. זה נמצא בשימוש נרחב בחיזוק בסיס כביש, ייצוב תת משטחי רכבת, סוללות ומבני קירות תמך. רשתות גיאוגרפיות דו-ציריות מסוג PP מציעות יתרונות כגוןעמידות גבוהה, עמידות כימית, חיי שירות ארוכים ושיפור קרקע-חסכוני, מה שהופך אותם לפתרון אמין עבור פרויקטי הנדסה אזרחית ותשתית מודרניים.
מפרטי מוצר ופרמטרים של ביצועים
| פריט / מפרט | WW15-15 | WW20-20 | WW25-25 | WW30-30 | WW35-35 | WW40-40 | WW45-45 | WW50-50 |
|---|---|---|---|---|---|---|---|---|
| חוזק מתיחה בתנובה (אורכי)(kN/m) | 15 | 20 | 25 | 30 | 35 | 40 | 45 | 50 |
| חוזק מתיחה בתנובה (רוחבי)(kN/m) | 15 | 20 | 25 | 30 | 35 | 40 | 45 | 50 |
| התארכות בתשואה (אורכי) (%) | פחות או שווה ל-15 | |||||||
| התארכות בתנובה (רוחב) (%) | פחות או שווה ל-13 | |||||||
| כוח מתיחה ב-2% התארכות (אורכי)(kN/m) | גדול או שווה ל-5 | גדול או שווה ל-7 | גדול או שווה ל-9 | גדול או שווה ל-10.5 | גדול או שווה ל-12 | גדול או שווה ל-14 | גדול או שווה ל-16 | גדול או שווה ל-17.5 |
| כוח מתיחה ב-2% התארכות (רוחבי)(kN/m) | גדול או שווה ל-5 | גדול או שווה ל-7 | גדול או שווה ל-9 | גדול או שווה ל-10.5 | גדול או שווה ל-12 | גדול או שווה ל-14 | גדול או שווה ל-16 | גדול או שווה ל-17.5 |
| כוח מתיחה ב-5% התארכות (אורכי)(kN/m) | גדול או שווה ל-7 | גדול או שווה ל-14 | גדול או שווה ל-17 | גדול או שווה ל-21 | גדול או שווה ל-24 | גדול או שווה ל-28 | גדול או שווה ל-32 | גדול או שווה ל-35 |
| כוח מתיחה ב-5% התארכות (רוחבי)(kN/m) | גדול או שווה ל-7 | גדול או שווה ל-14 | גדול או שווה ל-17 | גדול או שווה ל-21 | גדול או שווה ל-24 | גדול או שווה ל-28 | גדול או שווה ל-32 | גדול או שווה ל-35 |
עֵצָה:מפרטים מיוחדים ייוצרו על פי דרישות חוזה או הסכם.

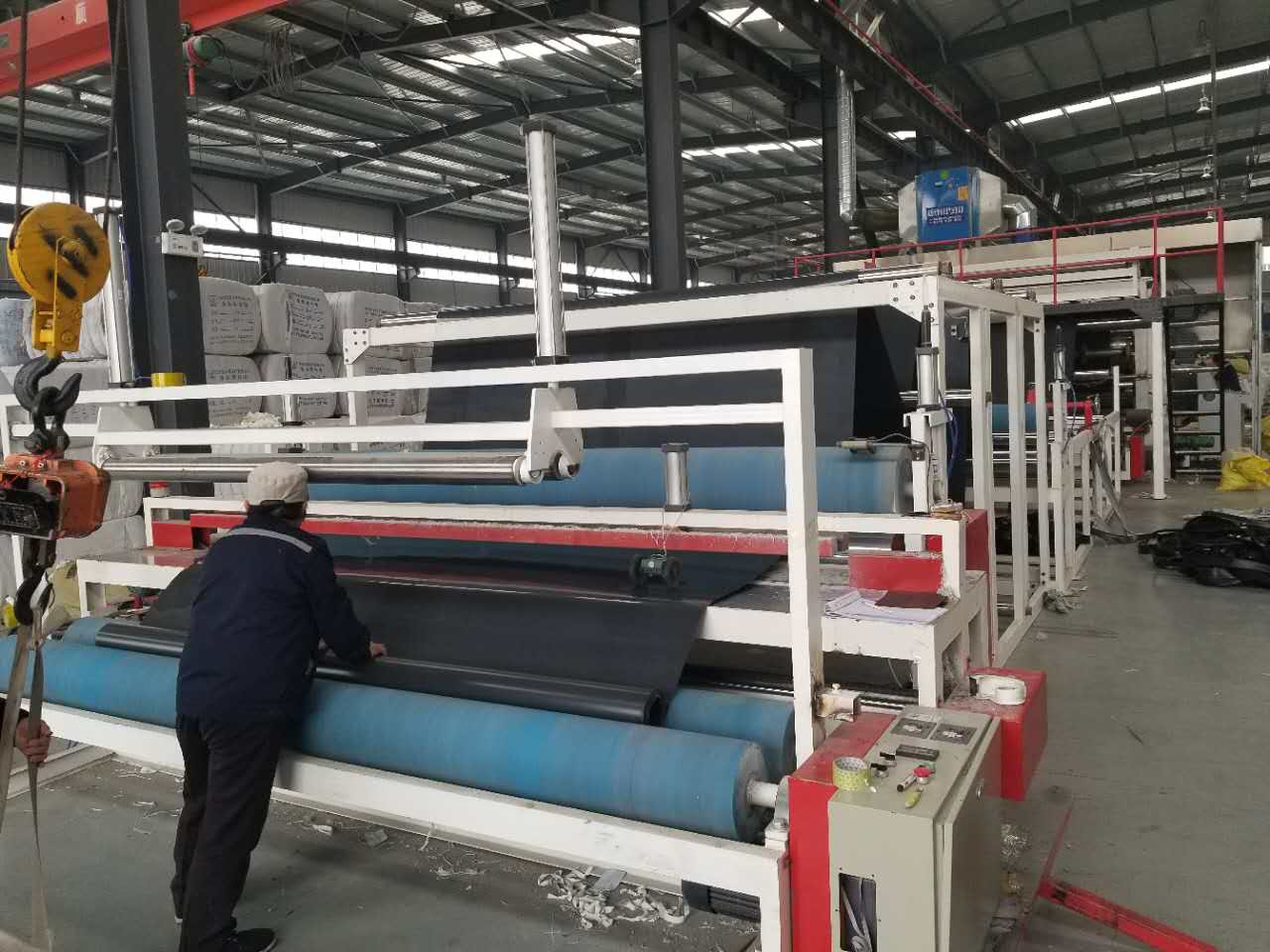

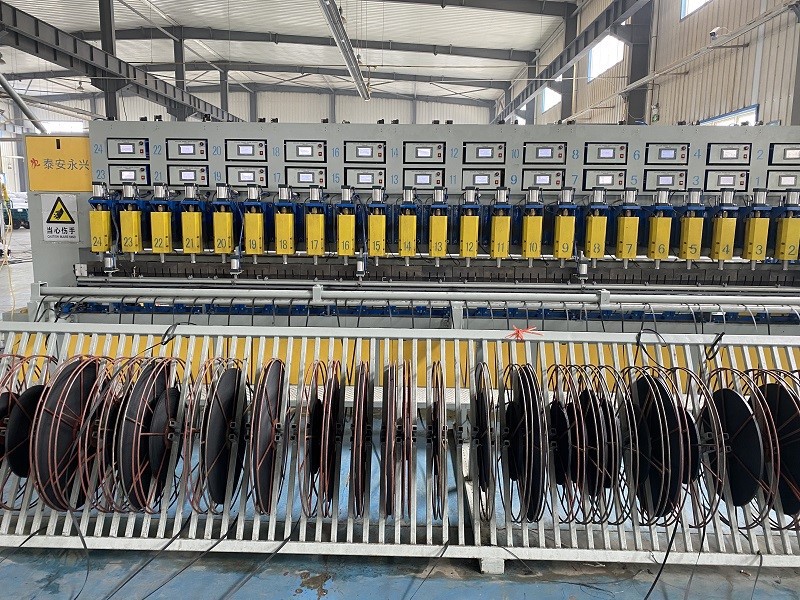

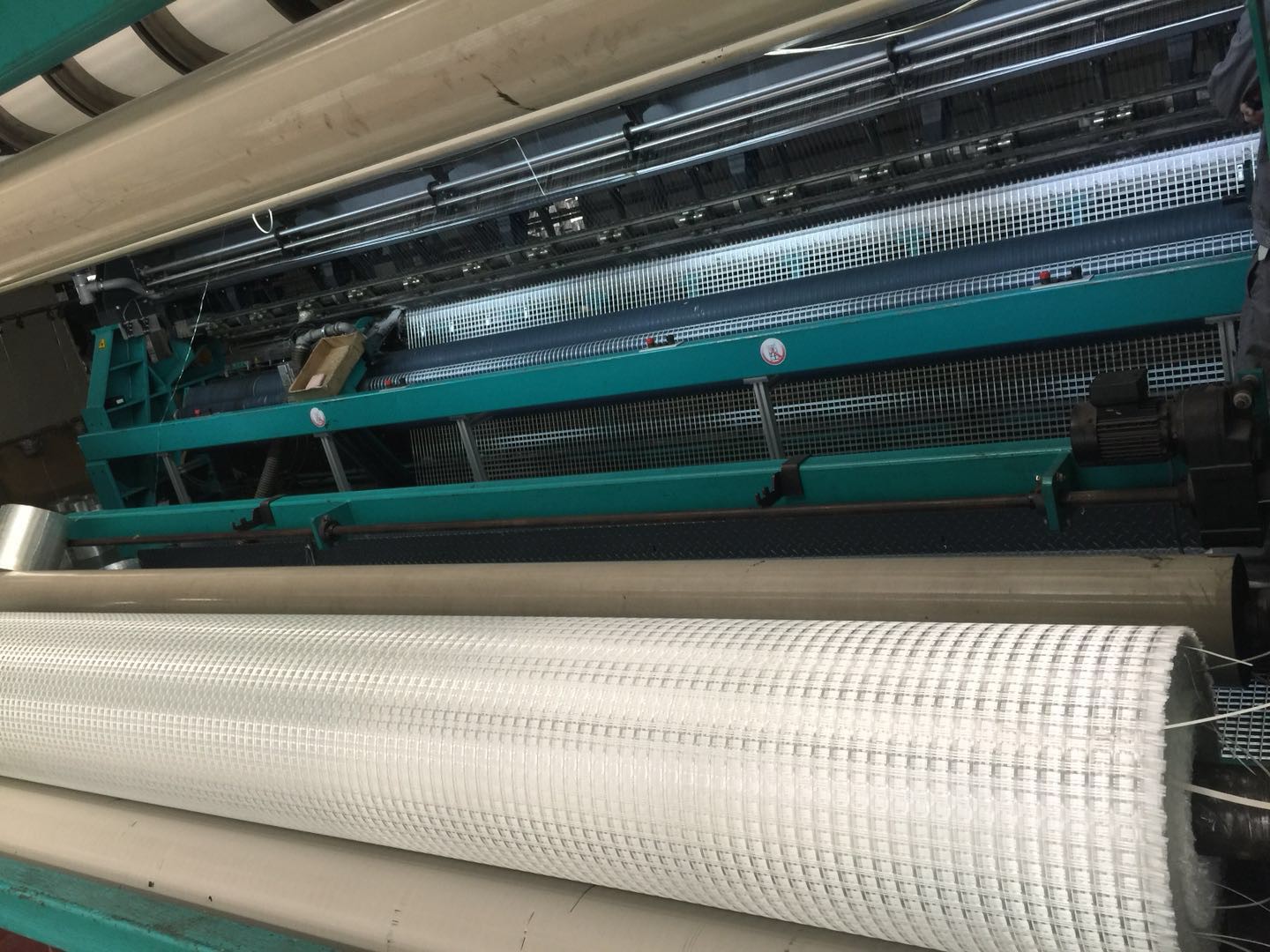

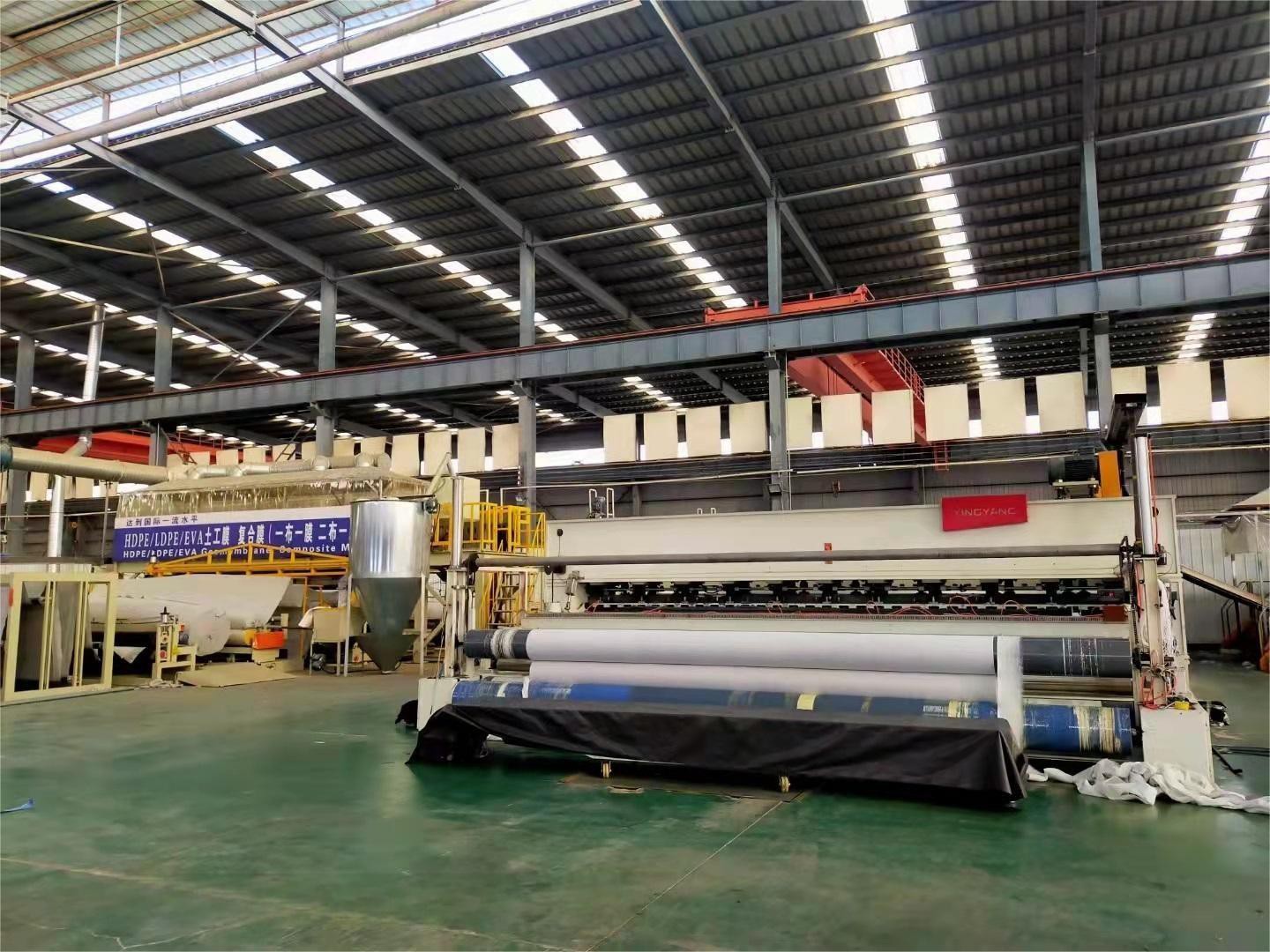

תהליך ייצור
הביצועים של גיאוגריד דו-צירי PP נקבעים במידה רבה על ידי תהליך הייצור שלו. רשתות גיאוגרפיות באיכות גבוהה- מיוצרות באמצעות סדרה של שלבים מבוקרים.
1. הכנת חומרי גלם
שרף פוליפרופילן בדרגה גבוהה- נבחר כדי להבטיח עמידות ועמידות בפני השפלה סביבתית.
2. שחול יריעות
הפוליפרופילן מומס ומחולץ ליריעות שטוחות בעובי אחיד.
3. ניקוב מדויק
תבנית של חורים מחוררת לתוך הסדין כדי ליצור את מבנה הרשת העתידי.
4. מתיחה דו-צירית
הסדין המנוקב נמתח בכיווני האורך והרוחב כאחד. תהליך זה מיישר את מולקולות הפולימר ומגביר משמעותית את חוזק המתיחה.
5. ייצוב חום
החומר המתוח עובר טיפול-בחום כדי לייצב את המבנה שלו ולשמור על ביצועים-לטווח ארוך.
יתרונות הליבה של PP Biaxial Geogrid
קיבולת חלוקת עומסים גבוהה
המבנה הדו-צירי מאפשר חלוקת עומסים באופן שווה על פני שכבת החיזוק, תוך הפחתת ריכוז הלחץ על תת-שכבות חלשות.
כליאת אדמה משופרת
פתחי הרשת נועלים אגרגטים במקומם, מונעים תנועה צידית ושומרים על יציבות מבנית.
עובי מדרכה מופחת
על ידי שיפור כושר נשיאת העומס- של הקרקע, לעתים קרובות ניתן להפחית את העובי הנדרש של חומרי הבסיס, ולהוזיל את עלויות הבנייה.
חיי שירות ארוכים
פוליפרופילן מספק עמידות חזקה בפני קורוזיה כימית, השפלה ביולוגית ותנאי סביבה.
עלות-שיפור קרקע יעיל
בהשוואה לשיטות ייצוב קרקע מסורתיות, חיזוק גיאוגריד מציע פתרון חסכוני ויעיל יותר.
מדריך התקנה
התקנה נכונה חיונית להשגת ביצועי חיזוק מיטביים.
שלב 1 - הכנת מדרגות
יש ליישר ולהדק את הבסיס לפני הנחת הגיאוגריד.
שלב 2 - מיקום גיאוגריד
ה-Geogrid מתגלגל ישירות מעל תת-המשטח המוכנה.
שלב 3 - חפיפה
גלילים סמוכים צריכים לחפוף בהתאם למפרטי הפרויקט, בדרך כלל 30-50 ס"מ.
שלב 4 - מיקום מצטבר
אגרגט כתוש מונח מעל הגיאוגריד ונדחס ליצירת שכבת הבסיס.
השוואה לסוגים אחרים של רשתות גיאוגריד
רשתות גיאוגרפיות שונות משרתות מטרות הנדסיות שונות.
| סוג גיאוגריד | פונקציה עיקרית | יישום טיפוסי |
|---|---|---|
| גיאוגריד דו-צירי | חלוקת עומסים | כבישים ומדרכות |
| גיאוגריד חד צירי | חיזוק מתיחה | קירות תמך |
| פיברגלס גיאוגריד | חיזוק אספלט | חיפויי מדרכה |
| גיאוגריד פוליאסטר | ייצוב קרקע | סוללות |
